Trosolwg

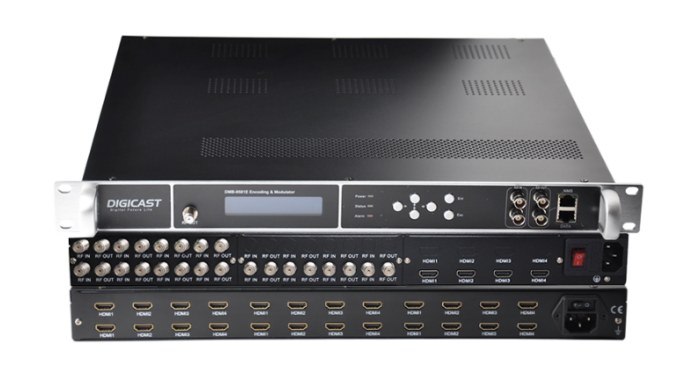

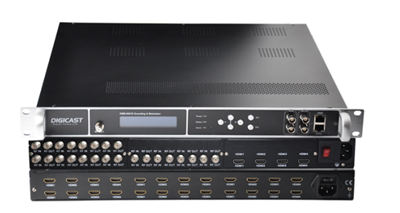

Mae DMB-9581E Encoder/Modulator yn amgodio dyfais integredig popeth-mewn-un (MPEG-4/AVC H.264), amlblecsio a swyddogaethau modiwleiddio mewn un achos 1U safonol.
Gall drosi signalau HDMI 8/12/16/20/24, mewnbwn IP a 2 ASI i DVB-C/DVB{7}}T/ISDB-T/ATSC
RF allan yn yr ystod amledd o 50 ~ 960MHz.It hefyd yn meddu ar 2 porthladdoedd ASI a phorthladd IP i allbwn TS.
Nodweddion:
Amgodiwr&Modulator&Multiplexer PAWB MEWN UN---nid yn unig mewnbwn hdmi, hefyd yn cefnogi 128 * MPTS / SPTS UDP / IP +2 * mewnbwn ASI, RF allan o HDMI, IP, ASI unrhyw ffynhonnell, allbwn IP 127 * SPTS dros IP (CDU / RTP), 1/8 * MPTS, 2 * ASI (annibynnol) allan, RF allan gyda 4/8/16 * RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB neu 16/32*RF DVB-C ar gyfer yr opsiwn.( pan fydd ISDB-T RF allbwn yn unig 1* mewnbwn ASI, ISDB {{18}T allbwn yn unig 2K4 modd), don a 2K 4 cefnogi, don a modd 2K 4'
Yn gydnaws ag amrywiaeth o ffynonellau signal ---Mewnbwn cymysg HDMI+Tiwniwr(DVB-SS2/C/TT2/ISDB-T/ATSC), er enghraifft 16 HDMI+8*Tuners(amlder)
Defnydd hyblyg o bwyntiau amledd--ystod lled band 768 Mhz, gellir defnyddio pwyntiau amledd yn hyblyg o fewn ystod lled band (pan fydd 16 * RF allan)
Opsiwn Aml{{0}Fersiwn Cludwyr---4/8/16 DVB-T/C/ATSC/ISDB-T allan neu 32 QAM DVB{6}}Tynnu allan opsiwn yn unol â hynny maint sianeli rhaglenni.
Cais
Amrywiol o Systemau Darlledu DTV/CATV
Dosbarthu ffynhonnell IP, ffynhonnell rhaglenni HDMI i bob set deledu dros gyfocs teledu presennol
Uwchraddio eich pen analog i gyd i Digital TV Solution
Menter, gwesty, campws, ysbyty, bwyty, man cyhoeddus ac ati
Yn gweithio gyda throsglwyddydd teledu digidol ym maes darlledu teledu diwifr
Dosbarthiad Teledu Digidol cost isel
FAQ
Beth yw eich MOQ?
Oherwydd bod ein cwmni'n cynhyrchu amrywiaeth o gynhyrchion, mae'r maint archeb lleiaf yn amrywio yn unol â hynny. Mae gwahanol gynhyrchion yn cael eu heffeithio gan gronfeydd wrth gefn deunydd crai, gwerth cynnyrch, cylch cynhyrchu, cynnydd archeb, a rhestr eiddo. Maint archeb lleiaf rhai cynhyrchion yw 1 darn, tra gall maint archeb lleiaf rhai cynhyrchion fod yn fwy na 1,000 o ddarnau. Gofynnwch i'n gwerthwr yn fanwl i gael y wybodaeth ddiweddaraf a mwyaf cywir.
Beth yw enw eich ffatri a ble mae wedi'i leoli?
Ein henw ffatri yw Hangzhou Dtvane Tech Co, Ltd wedi'i leoli yn Binkang Road, Binjiang District, Hangzhou, China
Beth yw headend?
Defnyddir pen pennawd i dderbyn sianeli teledu o ffynonellau allanol a'u trosi i fformat unedig i'w dosbarthu i'r setiau teledu mewn-ystafell. Mae headend traddodiadol yn cynnwys antenâu daearol a/neu loeren a theclyn sy'n trosi'r signalau teledu.
Pennawd darlledu neu headend IPTV?
Defnyddir headend darlledu i'w ddosbarthu mewn rhwydwaith antena cyfechelog y tu mewn i'r adeilad. Defnyddir pen pennawd IPTV ar gyfer ffrydio sianeli IPTV aml-ddarlledu dros rwydwaith ardal leol (LAN) yn lle'r rhwydwaith cyfecsau. Felly, os oes gennych chi rwydwaith coax eisoes ac nad ydych am uwchraddio i IPTV a LAN mae angen pennawd darlledu arnoch chi, fel arall fersiwn IPTV. Mae rhai systemau teledu gwestai yn defnyddio'r ddau i ddosbarthu gwahanol fathau o sianeli, ond mae'r fersiwn cost-effeithiol yn mynd gyda'r naill neu'r llall.
O ble mae'r sianeli teledu yn dod?
Mae'r headend fel arfer yn derbyn sianeli teledu o ddysglau lloeren, antenâu daearol a/neu gebl gan weithredwyr teledu cebl. Mae hefyd yn bosibl derbyn sianeli teledu o'r rhyngrwyd ac offer rhwydwaith arall fel camerâu IPTV neu gyfrifiaduron.
Tagiau poblogaidd: h.264 rf modulator coverter, Tsieina h.264 rf modulator coverter gweithgynhyrchwyr, cyflenwyr, ffatri
Manylebau Technegol
Manylebau Fideo
Cywasgu fideo: MPEG-4 AVC/H.264
Mewnbynnau fideo: Fersiwn 1: 4/8/12/16/20/24 * HDMI ar gyfer opsiwn
Fersiwn 2: HDMI+ Tuner Mewnbwn cymysg
Y Penderfyniad Mewnbwn:
1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,
1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i
Y Datrysiad Allbwn(Uchafswm 1080P@60 FPS):
1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P
Cyfradd bit-: 1 ~ 13Mbps, CBR/VBR
Strwythur GOP: IPPPP (Ffram P i'w addasu, heb Ffrâm B)
Manylebau Sain
Amgodio: MPEG-1 Haen 2
Cyfradd samplu: 48KHz
Cydraniad: 24-did
Cyfradd did-: 64kbps, 128Kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps
Cynnydd Sain: 0-255
Mewnbynnau ac Allbynnau
Mewnbwn/allbwn ASI
Sianel: mewnbwn 2 * ASI (Annibynnol) ac allbwn 2 * ASI
Rhyngwyneb: BNC, 75 ohm
Lefel signal 200-800mVp-p
Hyd pecyn: 188 bytes
Cyfradd didau uchaf: fesul porth Llai na neu'n hafal i 100Mbps
Modd pecyn: modd beit
Mewnbwn ac Allbwn IP
Porthladd RJ45, Porthladd GigE 100/1000M
Allbwn ar y pryd gyda 127* SPTS + 1*MPTS (4*RF Output)/ 8*MPTS (8*RF / 16*RF DVB-C Allbwn)
TS dros CTRh, CDU unicast a ffrydio aml-ddarlledwr
Maint pecyn ffurfweddadwy (2-7) x188Bytes
Hidlo Pecyn Null
Cyfanswm Bitrate: 1-200Mbps (Dylai fod yn Fwy nag Amgodio Bitrate)
Modiwleiddio (4/8/16*RF DVB-T/ATSC/ISDB-T neu 16/32 DVB{7}}C allan ar gyfer yr opsiwn)
Cysylltydd: 1 Porth, F-Math, 75Ω
Colled Dychwelyd Allbwn: 14 dB
MER Yn fwy na neu'n hafal i 40dB
Lefel allbwn RF:-20 ~ 0dbm, cam 0.1db
Nifer y Sianel RF: 4/8/16
Modd Modiwleiddio: DVB-C, DVB-T, ATSC, ISDB-T, opsiwn DTMB
Modiwleiddio DVB-T
Sianel: DVB-T amleddau cyfagos
Safon modiwleiddio: EN300744
Amrediad amledd: 50-960Mhz, 1Khz un cam
Safon modiwleiddio: EN300744
Lled band: 6M, 7M, 8M
Modd FFT: 2K, 8K
Constellation: QPSK, 16QAM, 64QAM
Cyfwng Gwarchod 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Cyfradd didau TS < 31 Mbit/s
Modyliad ATSC-T
Sianel: amleddau cyfagos 8VSB
Constellation: 8VSB
Amrediad amledd: 50-960Mhz, 1Khz un cam
Constellation: 8VSB
Cyfradd didau TS<19 Mbit/s
MER Yn fwy na neu'n hafal i 40 dB
Modiwleiddio DVB-C(16 neu 32 DVB-Opsiwn C allan)
Modyliad Allbwn 16* DVB-C
Sianel: 16*DVB-C amledd cyfagos RF allan
Amrediad amledd: 50 ~ 960MHz, 1Khz un cam
Ystod lled band 192 Mhz rhwng amledd cychwyn ac amlder diwedd, gosod amledd 16 o fewn ystod lled band 192 Mhz
MER Yn fwy na neu'n hafal i 40 dB
cyfradd symbol: 5 ~ 7Mbaud
addasiad lefel allbwn cyfanswm -35 ~ -5dBm fesul cam 0.1 dB
DVB-C Safon J83.A (DVB-C, J83.B, J83.C)
Constellation (QAM): 16,32,64,128, 256
|
Cludwr |
Atodiad A |
Atodiad B |
Atodiad C |
|
|
Constellation (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lled band (Mhz) |
8 |
6 |
6 |
6 |
|
Cyfradd Symbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modyliad Allbwn 32* DVB{{1}C
Sianel:32*DVB-C non-amledd cyfagos RF allan
Amrediad amledd: 96 ~864MHz, 1Khz un cam
ystod lled band 768 Mhz, gellir defnyddio pwyntiau amledd yn hyblyg o fewn ystod lled band
MER Yn fwy na neu'n hafal i 40 dB
cyfradd symbol: 5 ~ 7Mbaud
addasiad lefel allbwn cyfanswm -35 ~ -5dBm fesul cam 0.1 dB
DVB-C Safon J83.A (DVB-C, J83.B, J83.C)
|
Cludwr |
Atodiad A |
Atodiad B |
Atodiad C |
|
|
Constellation (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lled band (Mhz) |
8 |
6 |
6 |
6 |
|
Cyfradd Symbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modiwleiddio ISDB-T
Sianel: ISDB-Amledd T
pan fydd ISDB-T RF allbwn mewnbwn 1* ASI yn unig,
Amrediad amledd: 50-960Mhz, 1Khz un cam
ISDB{0}}T STD ARIB Safonol-B31
Constellation: DQPSK, QPSK, 16QAM, 64QAM
Cyfnod Gwarchod: 1/32, 1/16, 1/8, 1/4
Modd Trosglwyddo: 2K, 4K, 8K (pan fydd 4 * ISDB-T allan, Modd yn cefnogi 2 * K yn unig, pan fydd 8/16 * ISDB{8}}T allan, cefnogi opsiwn 2K, 4K, 8K)
Cyfradd cod: 1/2, 3/4, 5/6, 7/8
Lled Band: 6MHz
Cyfradd didau TS＜21 Mbit yr eiliad
MER Yn fwy na neu'n hafal i 40 dB
Safon DTMB GB20600-2006
Constellation: 4QAM, 16QAM, 32QAM, 64QAM
Cyfradd cod: 0.4, 0.6, 0.8
Cyfwng y Gwarchodlu: 420, 595, 945 IONS
Rheoli System
Cysylltydd: 1 * RJ- 45, 10/100 rhyngwyneb Base-T.
Panel blaen a porwr gwe trwy ryngwyneb Ethernet
Corfforol a Phwer
Foltedd: 100 i 120/200 i 240V AC ±10%; 50/60Hz
Defnydd: 60W
Tymheredd gweithredu: 0 ~ 45 gradd
Tymheredd storio: -20 ~ 80 gradd
Lleithder cymharol: 10%~90% (dim-cyddwyso)
Dimensiynau: 482mm(W) × 380(D)mm × 45mm(H)(19inch, 1RU)
Pwysau: 9.6 KGS
