Trosolwg

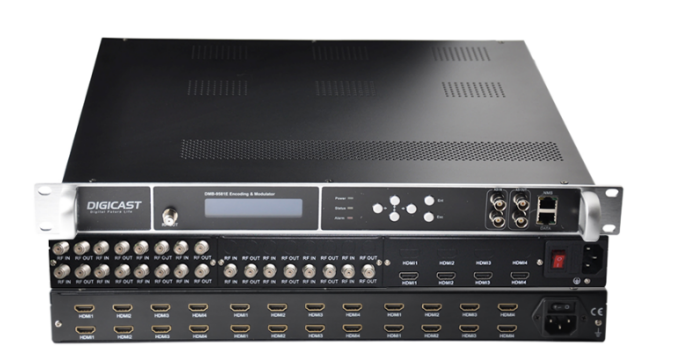

Mae DMB-9581E Encoder/Modulator yn amgodio dyfais integredig popeth-mewn-un (MPEG-4/AVC H.264), amlblecsio a swyddogaethau modiwleiddio mewn un achos 1U safonol.
Gall drosi signalau HDMI 8/12/16/20/24, mewnbwn IP a 2 ASI i DVB-C/DVB{7}}T/ISDB-T/ATSC
RF allan yn yr ystod amledd o 50 ~ 960MHz.It hefyd yn meddu ar 2 porthladdoedd ASI a phorthladd IP i allbwn TS.
Nodweddion:
Amgodiwr&Modulator&Multiplexer PAWB MEWN UN---nid yn unig mewnbwn hdmi, hefyd yn cefnogi 128 * MPTS / SPTS UDP / IP +2 * mewnbwn ASI, RF allan o HDMI, IP, ASI unrhyw ffynhonnell, allbwn IP 127 * SPTS dros IP (CDU / RTP), 1/8 * MPTS, 2 * ASI (annibynnol) allan, RF allan gyda 4/8/16 * RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB neu 16/32*RF DVB-C ar gyfer yr opsiwn.( pan fydd ISDB-T RF allbwn yn unig 1* mewnbwn ASI, ISDB {{18}T allbwn yn unig 2K4 modd), don a 2K 4 cefnogi, don a modd 2K 4'
Yn gydnaws ag amrywiaeth o ffynonellau signal ---Mewnbwn cymysg HDMI+Tiwniwr(DVB-SS2/C/TT2/ISDB-T/ATSC), er enghraifft 16 HDMI+8*Tuners(amlder)
Defnydd hyblyg o bwyntiau amledd--ystod lled band 768 Mhz, gellir defnyddio pwyntiau amledd yn hyblyg o fewn ystod lled band (pan fydd 16 * RF allan)
Opsiwn Aml{{0}Fersiwn Cludwyr---4/8/16 DVB-T/C/ATSC/ISDB-T allan neu 32 QAM DVB{6}}Tynnu allan opsiwn yn unol â hynny maint sianeli rhaglenni.
Cais
Amrywiol o Systemau Darlledu DTV/CATV
Dosbarthu ffynhonnell IP, ffynhonnell rhaglenni HDMI i bob set deledu dros gyfocs teledu presennol
Hysbysebu, monitro, hyfforddi ac addysgu
Uwchraddio eich pen analog i gyd i Digital TV Solution
Menter, gwesty, campws, ysbyty, bwyty, man cyhoeddus ac ati
Yn gweithio gyda throsglwyddydd teledu digidol ym maes darlledu teledu diwifr
Dosbarthiad Teledu Digidol cost isel
Tagiau poblogaidd: gorau modulator hdmi digidol, Tsieina gorau modulator digidol hdmi gweithgynhyrchwyr, cyflenwyr, ffatri
Manylebau Technegol
Manylebau Fideo
Cywasgu fideo: MPEG-4 AVC/H.264
Mewnbynnau fideo: Fersiwn 1: 4/8/12/16/20/24 * HDMI ar gyfer opsiwn
Fersiwn 2: HDMI+ Tuner Mewnbwn cymysg
Y Penderfyniad Mewnbwn:
1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,
1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i
Y Datrysiad Allbwn(Uchafswm 1080P@60 FPS):
1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P
Cyfradd bit-: 1 ~ 13Mbps, CBR/VBR
Strwythur GOP: IPPPP (Ffram P i'w addasu, heb Ffrâm B)
Manylebau Sain
Amgodio: MPEG-1 Haen 2
Cyfradd samplu: 48KHz
Cydraniad: 24-did
Cyfradd did-: 64kbps, 128Kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps
Cynnydd Sain: 0-255
Mewnbynnau ac Allbynnau
Mewnbwn/allbwn ASI
Sianel: mewnbwn 2 * ASI (Annibynnol) ac allbwn 2 * ASI
Rhyngwyneb: BNC, 75 ohm
Lefel signal 200-800mVp-p
Hyd pecyn: 188 bytes
Cyfradd didau uchaf: fesul porth Llai na neu'n hafal i 100Mbps
Modd pecyn: modd beit
Mewnbwn ac Allbwn IP
Porthladd RJ45, Porthladd GigE 100/1000M
Allbwn ar y pryd gyda 127* SPTS + 1*MPTS (4*RF Output)/ 8*MPTS (8*RF / 16*RF DVB-C Allbwn)
TS dros CTRh, CDU unicast a ffrydio aml-ddarlledwr
Maint pecyn ffurfweddadwy (2-7) x188Bytes
Hidlo Pecyn Null
Cyfanswm Bitrate: 1-200Mbps (Dylai fod yn Fwy nag Amgodio Bitrate)
Modiwleiddio (4/8/16*RF DVB-T/ATSC/ISDB-T neu 16/32 DVB{7}}C allan ar gyfer yr opsiwn)
Cysylltydd: 1 Porth, F-Math, 75Ω
Colled Dychwelyd Allbwn: 14 dB
MER Yn fwy na neu'n hafal i 40dB
Lefel allbwn RF:-20 ~ 0dbm, cam 0.1db
Nifer y Sianel RF: 4/8/16
Modd Modiwleiddio: DVB-C, DVB-T, ATSC, ISDB-T, opsiwn DTMB
Modiwleiddio DVB-T
Sianel: DVB-T amleddau cyfagos
Safon modiwleiddio: EN300744
Amrediad amledd: 50-960Mhz, 1Khz un cam
Safon modiwleiddio: EN300744
Lled band: 6M, 7M, 8M
Modd FFT: 2K, 8K
Constellation: QPSK, 16QAM, 64QAM
Cyfwng Gwarchod 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Cyfradd didau TS < 31 Mbit/s
Modyliad ATSC-T
Sianel: amleddau cyfagos 8VSB
Constellation: 8VSB
Amrediad amledd: 50-960Mhz, 1Khz un cam
Constellation: 8VSB
Cyfradd didau TS<19 Mbit/s
MER Yn fwy na neu'n hafal i 40 dB
Modiwleiddio DVB-C(16 neu 32 DVB-Opsiwn C allan)
Modyliad Allbwn 16* DVB-C
Sianel: 16*DVB-C amledd cyfagos RF allan
Amrediad amledd: 50 ~ 960MHz, 1Khz un cam
Ystod lled band 192 Mhz rhwng amledd cychwyn ac amlder diwedd, gosod amledd 16 o fewn ystod lled band 192 Mhz
MER Yn fwy na neu'n hafal i 40 dB
cyfradd symbol: 5 ~ 7Mbaud
addasiad lefel allbwn cyfanswm -35 ~ -5dBm fesul cam 0.1 dB
DVB-C Safon J83.A (DVB-C, J83.B, J83.C)
Constellation (QAM): 16,32,64,128, 256
|
Cludwr |
Atodiad A |
Atodiad B |
Atodiad C |
|
|
Constellation (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lled band (Mhz) |
8 |
6 |
6 |
6 |
|
Cyfradd Symbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modyliad Allbwn 32* DVB{{1}C
Sianel:32*DVB-C non-amledd cyfagos RF allan
Amrediad amledd: 96 ~864MHz, 1Khz un cam
ystod lled band 768 Mhz, gellir defnyddio pwyntiau amledd yn hyblyg o fewn ystod lled band
MER Yn fwy na neu'n hafal i 40 dB
cyfradd symbol: 5 ~ 7Mbaud
addasiad lefel allbwn cyfanswm -35 ~ -5dBm fesul cam 0.1 dB
DVB-C Safon J83.A (DVB-C, J83.B, J83.C)
|
Cludwr |
Atodiad A |
Atodiad B |
Atodiad C |
|
|
Constellation (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lled band (Mhz) |
8 |
6 |
6 |
6 |
|
Cyfradd Symbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modiwleiddio ISDB-T
Sianel: ISDB-Amledd T
pan fydd ISDB-T RF allbwn mewnbwn 1* ASI yn unig,
Amrediad amledd: 50-960Mhz, 1Khz un cam
ISDB{0}}T STD ARIB Safonol-B31
Constellation: DQPSK, QPSK, 16QAM, 64QAM
Cyfnod Gwarchod: 1/32, 1/16, 1/8, 1/4
Modd Trosglwyddo: 2K, 4K, 8K (pan fydd 4 * ISDB-T allan, Modd yn cefnogi 2 * K yn unig, pan fydd 8/16 * ISDB{8}}T allan, cefnogi opsiwn 2K, 4K, 8K)
Cyfradd cod: 1/2, 3/4, 5/6, 7/8
Lled Band: 6MHz
Cyfradd didau TS＜21 Mbit yr eiliad
MER Yn fwy na neu'n hafal i 40 dB
Safon DTMB GB20600-2006
Constellation: 4QAM, 16QAM, 32QAM, 64QAM
Cyfradd cod: 0.4, 0.6, 0.8
Cyfwng y Gwarchodlu: 420, 595, 945 IONS
Rheoli System
Cysylltydd: 1 * RJ- 45, 10/100 rhyngwyneb Base-T.
Panel blaen a porwr gwe trwy ryngwyneb Ethernet
Corfforol a Phwer
Foltedd: 100 i 120/200 i 240V AC ±10%; 50/60Hz
Defnydd: 60W
Tymheredd gweithredu: 0 ~ 45 gradd
Tymheredd storio: -20 ~ 80 gradd
Lleithder cymharol: 10%~90% (dim-cyddwyso)
Dimensiynau: 482mm(W) × 380(D)mm × 45mm(H)(19inch, 1RU)
Pwysau: 9.6 KGS
ardystiad
