Trosolwg
DMB{1}}Mae modulator Cyfres IP I RF DMB 5100E wedi'i gynllunio i gymryd cynnwys a ddarperir trwy asgwrn cefn IP neu system CDN a modiwleiddio'r rhaglennu i signal RF digidol i'w ddosbarthu dros coax neu DVB-T/ASTC/ISDB-T drawsyrru. Mae'r eitem hon yn un syml i gyd-mewn-mewn -un ddyfais ddefnyddioldeb UDPR Transport Streams yn casglu data UDPR Transport/Ffrydiau Ffrydiau UDPR/Data Stream cefnogaeth porthladd 128 * IP (SPTS / MPTS), hefyd yn cefnogi mewnbwn 6 * ASI, yna modiwleiddio IP ac ASI i mewn i 16 * ISDB -T/DVB-T/ATSC Non-allbwn RF Carriers cyfagos. Gellir defnyddio DMB-5100E i greu eich Rhaglenni IPTV eich hun i ben RF, dyma'r ateb perffaith ar gyfer unrhyw Gymhwysiad Darlledu DTV.
Nodweddion:
Perfformiad modiwleiddio pwerus --- Iyn cynnwys Porthladdoedd DATA Ethernet 3xGigabit ar gyfer mewnbwn IP, mae pob porthladd data yn cefnogi 128 * IP (SPTS / MPTS) CDU, CTRh ac Unicast / Multicast
Aml-RF Cludwyr ar gyfer cannoedd o raglenni---Derbyn hyd at gannoedd o ffrydiau ip, eu hail-eu lluosogi yn ôl y gofyn, ac allbwn i fyny 16 DVB-T/ATSC/ISDB{3}T aml-Amleddau RF sianeli gyda'r gallu i ddosbarthu cannoedd o raglenni SD HD dros Coax/trawsyriad daearol
Effeithlon uchel ar gyfer defnyddio'r pwynt amledd --16 Ddim yn-Amlder cyfagos allan i ddefnyddio'r ffynonellau pwynt amledd yn llawn (pan fydd DVB-C allan, 32 cludwyr QAM allan), nad yw'n-amledd cyfagos RF allan, Amrediad amledd:96~864MHz,
ystod lled band 768 Mhz, gellir defnyddio pwyntiau amledd yn hyblyg o fewn ystod lled band
Cais
|
Amrywiol o Systemau Darlledu DTV |
Gwybodaeth Mall a Theledu Corfforaethol |
|
Adloniant Cartref |
Monitro Diwydiannol a Gwyliadwriaeth HD |
|
Teledu Campws a Chwaraeon Byw |
Fflat, Tŷ Preifat |
|
Darlledu Cyhoeddus |
Bwyty, Cwch Hwylio, Clwb a Chyrchfan |
|
Teledu Gwesty ac Ysbyty |
Dyfais Symudol Priffyrdd a Rheilffordd |
|
Amgueddfa, Theatr a Sinema, Campfa |
Maes Awyr, Gorsaf Reilffordd |
|
Dosbarthiad HDTV |
Hysbyseb yn Sgwâr ac ati |
Tagiau poblogaidd: gweledigaeth sianel rf modulator, Tsieina sianel gweledigaeth rf modulator gweithgynhyrchwyr, cyflenwyr, ffatri
Manylebau

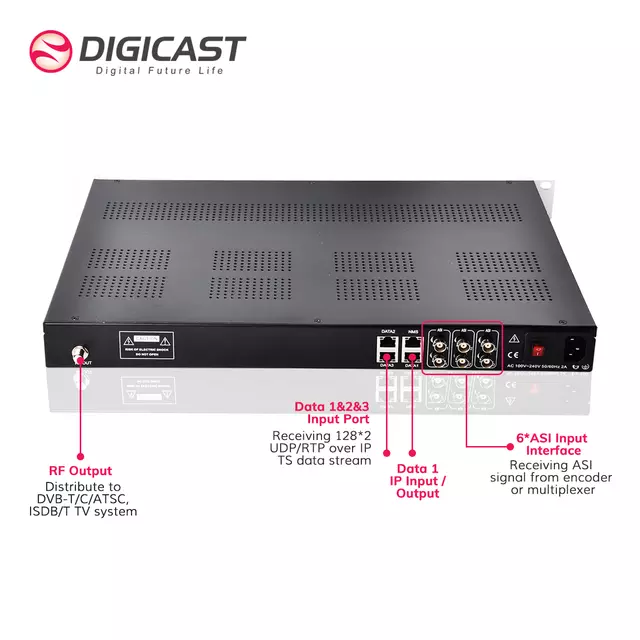

Mewnbwn Stream IP
Cefnogi mewnbwn Ffrydio IP 128 * SPTS / MPTS CDU / RTP pob porthladd, cyfanswm porthladd 3 * Gigabit (DATA1 / DATA2 / DATA3)
Porth Ethernet Protocol Trafnidiaeth TS dros CDU / CTRh unicast ac aml-ddarllediad, IGMP V2 / V3
Cyfradd Trosglwyddo Uchafswm o 800Mbps ar gyfer pob mewnbwn
Mewnbwn Ffrwd ASI
Cefnogaeth: 6 * mewnbwn ASI
Cysylltydd: benywaidd BNC, 75Ω
Lefel Signal: 200-800mVp-p
Hyd Pecyn: 188 beit
Cyfradd didau uchaf: fesul porth Llai na neu'n hafal i 100Mbps
Modiwleiddio Allbwn RF
Modiwleiddio ISDB-T
ISDB{0}}T RF allan: 16*ISDB-T non-amledd cyfagos RF allan,
Amrediad amlder: 96 ~864MHz, 1Khz un cam
ISDB-T STD ARIB Safonol-B31
Constellation: DQPSK, QPSK, 16QAM, 64QAM
Cyfnod Gwarchod: 1/32, 1/16, 1/8, 1/4
Modd Trosglwyddo: 2K, 4K, 8K
Cyfradd cod: 1/2, 3/4, 5/6, 7/8
Lled Band: 6MHz
Cyfradd didau TS＜21 Mbit yr eiliad
MER Yn fwy na neu'n hafal i 40 dB
addasiad lefel allbwn cyfanswm -35 ~ -5dBm fesul cam 0.1 dB
Modiwleiddio DVB-T
Sianel:16*DVB-T non-amledd cyfagos RF allan
Amrediad amlder: 96 ~864MHz, 1Khz un cam
Safon modiwleiddio: EN300744
Lled band: 6M, 7M, 8M
Modd FFT: 2K, 8K
Constellation: QPSK, 16QAM, 64QAM
Cyfwng Gwarchod 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Cyfradd didau TS＜ 31 Mbit yr eiliad
MER Yn fwy na neu'n hafal i 40 dB
addasiad lefel allbwn cyfanswm: -35 ~ -5dBm fesul cam 0.1 dB
Modyliad ATSC-T
Sianel:16*ATSC-T non-amledd cyfagos RF allan
Amrediad amledd: 96 ~864MHz, 1Khz un cam
Constellation: 8VSB
Cyfradd didau TS＜19 Mbit yr eiliad
MER Yn fwy na neu'n hafal i 40 dB
addasiad lefel allbwn cyfanswm -35 ~ -5dBm fesul cam 0.1 dB
Allbwn Stream IP
Cefnogaeth: 8 * IP (MPTS / SPTS) allbwn CDU / CTRh o DATA 1Port
Amlblecsio
Yn cefnogi hyd at 180 o PIDs fesul sianel gydag ailfapio PID (â llaw neu awto)
Addasu PCR cywir
Yn gallu PSI / SI SDI / PMT / TOT / PAT / BAT / CAT / TDT / NIT Mewnosod
Rheoli a Monitro
Rhyngwyneb Ffurfweddu: Ar y we-
Anghysbell: Uwchraddio trwy rwydwaith
Cysylltydd: rhyngwyneb Ethernet RJ45,100M/1000M
Corfforol a Phwer
Foltedd 110 ~ 220V
Defnydd: 18 ~ 20W
Tymheredd gweithredu: 0 ~ 50 gradd
Dimensiynau: 483mm(W)*360mm(D)*44.5mm(H)
Pwysau: 7KG / pc
