Trosolwg

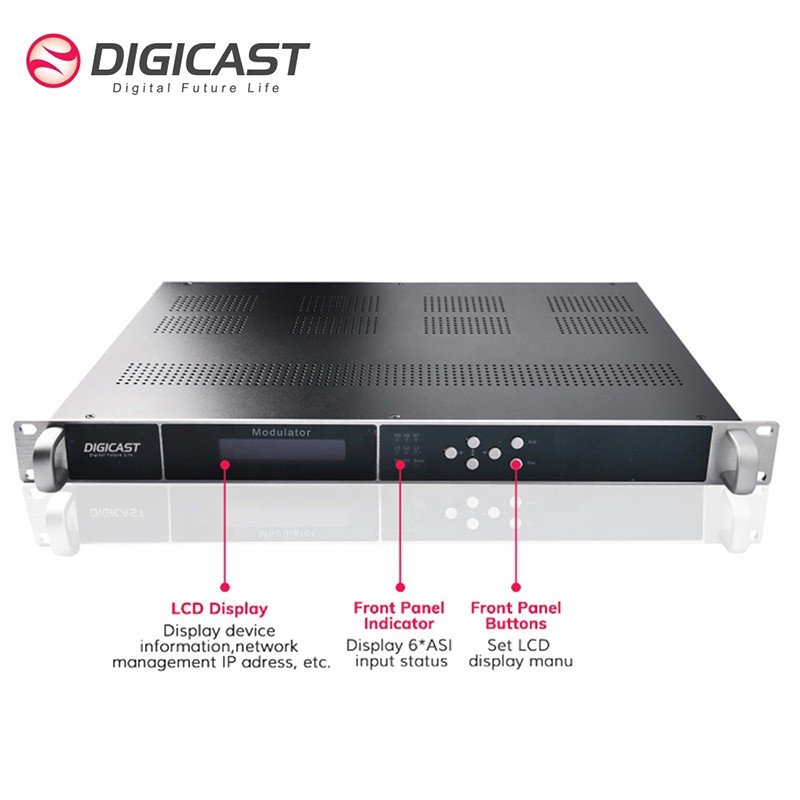

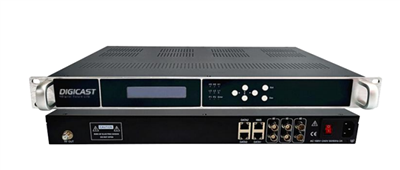

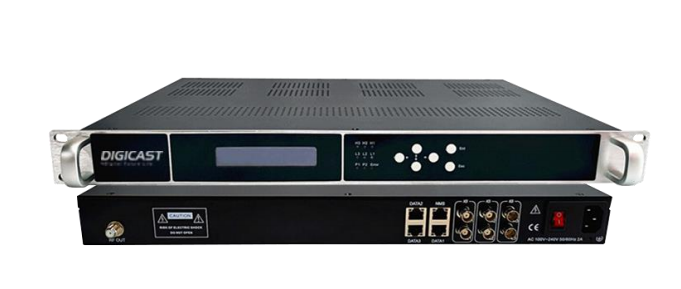

DMB-Mae modulator Cyfres IP I RF 5100E wedi'i gynllunio i gymryd cynnwys a ddarperir trwy asgwrn cefn IP neu system CDN a modiwleiddio'r rhaglennu i signal RF digidol i'w ddosbarthu dros drawsyriant ISDB-T. Mae'r eitem hon yn ddyfais syml i gyd-mewn{9}}un ddyfais cyfleustodau sy'n casglu IP Transport Streams yn CDU/RTP gan 3 phorthladd Data GigE, mae pob porth data yn cefnogi 128*IP(SPTS/MPTS), hefyd yn cefnogi mewnbwn 6* ASI, yna'n modiwleiddio IP ac ASI i 16*ISDB-T neu 234 ISD{{11}T neu 234 ISD{{11}T neu 234 IDB{1} Allbwn Cludwyr RF nad ydynt yn gyfagos ar gyfer Japan / De America Chile / Brasil / Periw / Bolivia, Marchnad yr Ariannin.
Nodweddion:
Perfformiad modiwleiddio pwerus --- Iyn cynnwys Porthladdoedd DATA Ethernet 3xGigabit ar gyfer mewnbwn IP, mae pob porthladd data yn cefnogi 128 * IP (SPTS / MPTS) CDU, CTRh ac Unicast / Multicast
Aml-RF Cludwyr ar gyfer cannoedd o raglenni---Derbyn hyd at gannoedd o ffrydiau ip, allbwn i fyny 16/8/24
ISDB{0}}Tmulti-sianel RF Amlder gyda'r gallu i ddosbarthu cannoedd o raglenni SD HD dros Coax/trawsyriad daearol
Effeithlon uchel ar gyfer defnyddio'r pwynt amledd-16/24/8 Heb fod yn-Amlder cyfagos allan i ddefnyddio'r ffynonellau pwynt amledd yn llawn, heb fod yn-amledd cyfagos RF allan, Amrediad amledd:96~864MHz,
ystod lled band 768 Mhz, gellir defnyddio pwyntiau amlder hyblyg o fewn ystod lled band
Tagiau poblogaidd: Brasil japan isdb-t modulator, Tsieina Brasil japan isdb-t modulator gweithgynhyrchwyr, cyflenwyr, ffatri
Manylebau

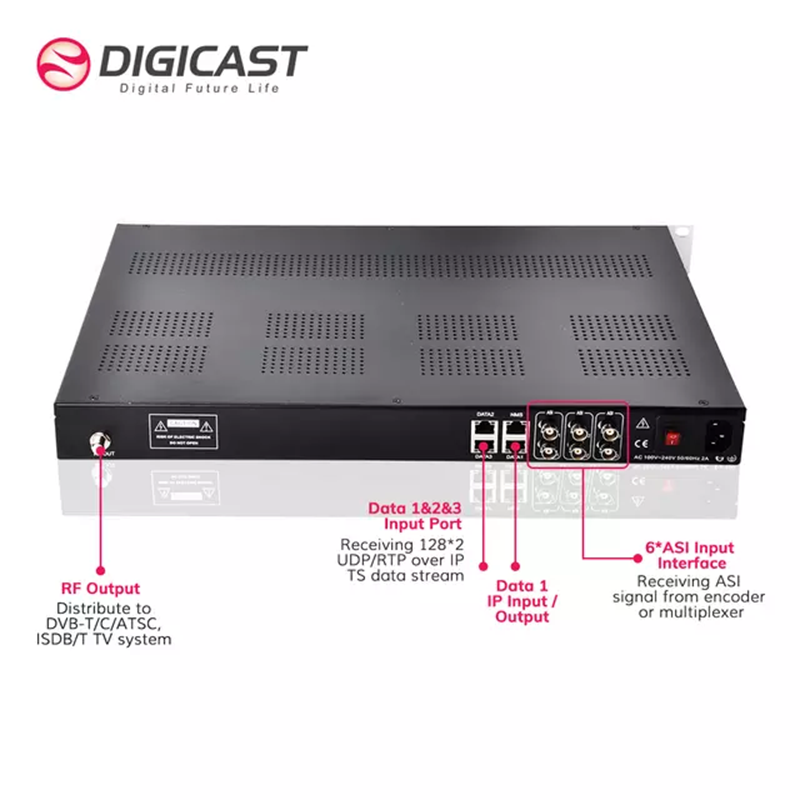

Mewnbwn Stream IP
Cefnogi mewnbwn Ffrydio IP 128 * SPTS / MPTS CDU / RTP pob porthladd, cyfanswm porthladd Gigabit 3 * (DATA1 / DATA2 / DATA3)
Porth Ethernet Protocol Trafnidiaeth TS dros CDU / CTRh unicast ac aml-ddarllediad, IGMP V2 / V3
Cyfradd Trosglwyddo Uchafswm o 800Mbps ar gyfer pob mewnbwn
Mewnbwn Ffrwd ASI
Cefnogaeth: 6 * mewnbwn ASI
Cysylltydd: benywaidd BNC, 75Ω
Lefel Signal: 200-800mVp-p
Hyd Pecyn: 188 beit
Cyfradd didau uchaf: fesul porth Llai na neu'n hafal i 100Mbps
Modiwleiddio Allbwn RF
Modiwleiddio ISDB-T
ISDB{0}}T RF allan: 16*ISDB-T non-amledd cyfagos RF allan,
Amrediad amlder: 96 ~864MHz, 1Khz un cam
ISDB{0}}T STD ARIB Safonol-B31
Constellation: DQPSK, QPSK, 16QAM, 64QAM
Cyfnod Gwarchod: 1/32, 1/16, 1/8, 1/4
Modd Trosglwyddo: 2K, 4K, 8K
Cyfradd cod: 1/2, 3/4, 5/6, 7/8
Lled Band: 6MHz
Cyfradd didau TS＜21 Mbit yr eiliad
MER Yn fwy na neu'n hafal i 40 dB
addasiad lefel allbwn cyfanswm -35 ~ -5dBm fesul cam 0.1 dB
Allbwn Stream IP
Cefnogaeth: 8 * IP (MPTS / SPTS) allbwn CDU / CTRh o DATA 1Port
Amlblecsio
Yn cefnogi hyd at 180 o PIDs fesul sianel gydag ailfapio PID (â llaw neu awto)
Addasu PCR cywir
Yn gallu PSI / SI SDI / PMT / TOT / PAT / BAT / CAT / TDT / NIT Mewnosod
Rheoli a Monitro
Rhyngwyneb Ffurfweddu: Ar y we-
Anghysbell: Uwchraddio trwy rwydwaith
Cysylltydd: rhyngwyneb Ethernet RJ45,100M/1000M
Corfforol a Phwer
Foltedd 110 ~ 220V
Defnydd: 18 ~ 20W
Tymheredd gweithredu: 0 ~ 50 gradd
Dimensiynau: 483mm(W)*360mm(D)*44.5mm(H)
Pwysau: 7KG / pc
