Trosolwg
Bydd ein hamgodiwr yn cymryd signal sain/fideo HDMI, ei amgodio gan ddefnyddio H.264 neu H.265 HEVC, gallwch ddewis ble i'w ffrydio o reolaeth y we, fel y platfform fideo byw poblogaidd YouTube/Facebook/Twitch, un neu mwy o gyfrifiaduron LAN yn defnyddio VLC/multicast, neu system wyliadwriaeth leol sy'n defnyddio ONVIF.
Nodweddion:
Mewnbwn amrywiol, dewis hyblyg yn ôl ffynhonnell signal:
1: Hyd at 24 o fewnbwn tiwnwyr FTA
2: 2*Tiwnwyr Mathau + mewnbwn HDMI -- Er enghraifft: 8 DVBS/S2+8*DVB-T/T2+8*HDMI
3: 1*Tiwniwr Math + mewnbwn HDMI: 12 DVBS/S2+8*HDMI
Y cyfan mewn un aml-swyddogaeth---mae tiwnwyr yn mewnbynnu i RF allan yn gweithio fel remodulator, mewnbwn hdmi i rf allan gwaith fel modulator amgodiwr, IP, mewnbwn allbwn mewnbwn ASI fel amlblecsydd, porth.
Cludwyr RF Aml-4/8/16 DVB-T/ISDB-T/ATSC/DVB-C neu 32 QAM DVB-C opsiwn allan yn ôl maint y sianeli rhaglenni.
Tagiau poblogaidd: hdmi i atsc modulator, Tsieina hdmi i atsc modulator gweithgynhyrchwyr, cyflenwyr, ffatri
Manylebau
Mewnbwn Tuners FTA
Tiwniwr DVB-T/T2
Amrediad amledd: 30MHz-1000Mhz
Lled band: 6Mhz, 7Mhz, 8Mhz
Lefel: -87 ~ -20dBm
Constellation: QPSK, 16QAM, 64QAM, 256QAM (Dim ond DVB-T2)
Demodulation FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2% 3a 1% 2f2% 2c 3% 2f5% 2c 2% 2f3, 3% 2f4, 4/5, 5% 2f6
Ysbaid gwarchod: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2% 3a 1% 2f4, 5% 2f32% 2c 1% 2f8% 2c 5% 2f64, 1% 2f16, 1% 2f32, 1/64, 1% 2f128
Tiwniwr ISDB-T/Tb
Ystod amlder mewnbwn: 30 ~ 900MHz
Lled Band: 6MHz
Constellation: DQPSK, QPSK, 16QAM, 64QAM
Rhyngddalennog: 0, 4, 8, 16
Ysbaid gwarchod: 1/32, 1/16, 1/8, 1/4
Modd trosglwyddo: 2K, 4K, 8K (FFT)
FEC (Cyfradd Cod): 1/2, 2/3, 3/4, 5/6, 7/8
Tiwniwr DVB-C
Ystod amledd mewnbwn: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NAC Atodiad B)
Cludwr: Atodiad A, Atodiad C
Clwstwr (QAM) : 16% 2c 32% 2c 64% 2c 128% 2c 256, 64% 2f256
Lled Band (Mhz): 8, 6
Cyfradd Symbol (Mbaud): 5-7, 4.2-5.3
Rhyngwyneb tiwniwr: Connecter F-math benywaidd
Tiwniwr DVB-S/S2/S2X
Amlder mewnbwn: 950-2150Mhz
Cyfradd symbol: 1 ~ 54MSps (DVB-S QPSK)
1 ~ 60MSps (DVB-S2/S2X QPSK)
1 ~ 60MSps (DVB-S2/S2X 8PSK)
1 ~ 58MSps (DVB-S2/S2X 16APSK)
1 ~ 55MSps (DVB-S2/S2X 32APSK)
1 ~ 34MSps (DVB-S2/S2X 64APSK)
Cryfder y signal: -65 ~ -25dBm
Llenwad hanner band sylfaen SyQuest (Ffactor treiglo i ffwrdd):
0.35 ar gyfer DVB-S
{{0}}.15 i 0.35 ar gyfer DVB-S2
{{0}}.05 i 0.35 ar gyfer DVB-S2X
Demodulation FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3% 2f5% 2c 2% 2f3, 3% 2f4, 5% 2f6, 8% 2f9, 9% 2f10 (DVB-S2 8PSK)
2% 2f3, 3% 2f4, 4% 2f5, 5% 2f6, 8% 2f9, 9% 2f10 (DVB-S2 16APSK)
3% 2f4% 2c 4% 2f5% 2c 5% 2f6, 8% 2f9, 9% 2f10 (DVB-S2 32APSK)
11% 2f15% 2c 7% 2f9% 2c 4% 2f5% 2c 5% 2f6 (DVB-S2X 64APSK)
Modd demodulation: QPSK, 8PSK, 16APSK, 32APSK (Dim ond DVB-S2)
Detholiad polaredd LNB: Cyf 0, 13V, 18V Selectable
Tôn dewis band LNB: 0/22Khz Dewisadwy
rhwystriant mewnbwn: 75 Ω
FEC (Cyfradd Cod): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: DiSEqC 2.0 cydymffurfio
Tiwniwr ATSC
Amrediad amlder: 50–860 MHz
Manyleb cyfeirnod allweddol: ATSC A/53
Lefel mewnbwn: -34 i +40 dBmV
Clwstwr: 8-VSB
Lled Band: 6Mhz
Modiwleiddio RF Allbwn opsiwn
Modiwleiddio (4/8*RF DVB-T/ASTC/ISDB-T neu 16/32 DVB-C ar gyfer opsiwn)
Cysylltydd: 1 Port, F-Math, 75Ω
Colled Dychwelyd Allbwn: 14 dB
MER Yn fwy na neu'n hafal i 40dB
Lefel allbwn RF: {{0}} ~ 0dbm, cam 0.1db
Nifer y Sianel RF: 4/8
Modd Modiwleiddio: opsiwn DVB-C, DVB-T, ATSC, ISDB-T, DTMB
Modiwleiddio DVB-T
Sianel: amleddau cyfagos DVB-T
Safon modiwleiddio: EN300744
Ystod amledd: 50-960Mhz,1Khz un cam
Safon modiwleiddio: EN300744
Lled band: 6M, 7M, 8M
Modd FFT: 2K, 8K
Constellation: QPSK, 16QAM, 64QAM
Cyfwng Gwarchod 1/4, 1/8, 1/16, 1/32
FEC 1% 2f2% 2c 2% 2f3, 3/4, 5/6, 7/8
Cyfradd didau TS＜31 Mbit yr eiliad
Modiwleiddio ATSC-T
Sianel: amleddau cyfagos 8VSB
Clwstwr: 8VSB
Amrediad amledd: 50-960Mhz, 1Khz un cam
Constellation: 8VSB
Cyfradd didau TS＜19 Mbit yr eiliad
MER Yn fwy na neu'n hafal i 40 dB
Modiwleiddio DVB-C (opsiwn allan 16 neu 32 DVB-C)
MODIWLIAD allbwn DVB-C 16*
Sianel: 16 * DVB-C amledd cyfagos RF allan
Amrediad amledd: 50 ~ 960MHz, 1Khz un cam
Ystod lled band 192 Mhz rhwng amledd cychwyn ac amlder diwedd, gosod amledd 16 o fewn ystod lled band 192 Mhz
MER Yn fwy na neu'n hafal i 40 dB
cyfradd symbol: 5 ~ 7Mbaud
addasiad lefel allbwn cyfanswm {{0}}~-5dBm fesul cam 0.1 dB
Safon DVB-C J83.A (DVB-C, J83.B, J83.C)
Constellation (QAM): 16,32,64,128, 256
|
Cludwr |
Atodiad A |
Atodiad B |
Atodiad C |
|
|
Cyfseriad (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lled band (Mhz) |
8 |
6 |
6 |
6 |
|
Cyfradd Symbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
MODIWLIAD allbwn DVB-C 32*
Sianel: 32 * DVB-C amledd nad yw'n gyfagos RF allan
Amrediad amledd: 96 ~864MHz, 1Khz un cam
ystod lled band 768 Mhz, gellir defnyddio pwyntiau amledd yn hyblyg o fewn ystod lled band
MER Yn fwy na neu'n hafal i 40 dB
cyfradd symbol: 5 ~ 7Mbaud
addasiad lefel allbwn cyfanswm {{0}}~-5dBm fesul cam 0.1 dB
Safon DVB-C J83.A (DVB-C, J83.B, J83.C)
|
Cludwr |
Atodiad A |
Atodiad B |
Atodiad C |
|
|
Cyfseriad (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Lled band (Mhz) |
8 |
6 |
6 |
6 |
|
Cyfradd Symbol ( Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
Modiwl ISDB-T
Sianel: amlder ISDB-T
Amrediad amledd: 50-960Mhz, 1Khz un cam
ISDB-T safonol ARIB STD-B31
Constellation: DQPSK, QPSK, 16QAM, 64QAM
Ysbaid gwarchod: 1/32, 1/16, 1/8, 1/4
Modd trosglwyddo: 2K, 4K, 8K
Cyfradd cod: 1/2, 3/4, 5/6, 7/8
Lled Band: 6MHz
Cyfradd didau TS＜21 Mbit yr eiliad
MER Yn fwy na neu'n hafal i 40 dB
DTMB Standard GB20600-2006
Clwstwr: 4QAM, 16QAM, 32QAM, 64QAM
Cyfradd cod: {{0}}.4, 0.6, 0.8
Cyfwng Gwarchod: 420, 595, 945 IONS
Amlblecsio
Uchafswm PID ailfapio 180 mewnbwn y sianel
Ailfapio PID yn awtomatig neu â llaw
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Mewnosod
Addasu PCR cywir

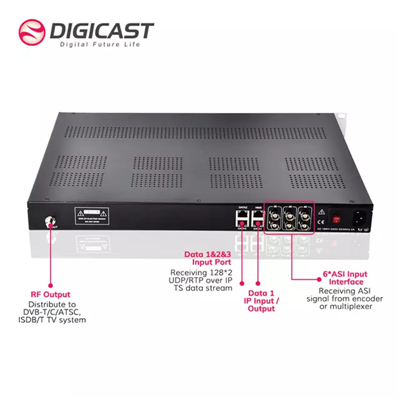

Uchafswm niferoedd: 4 neu 8 mux ar gyfer RF ac 1 Mux ar gyfer 1 *MPTS
ASI I/O
DVB-ASI: 2 * mewnbwn ASI ac allbwn 2 * ASI, un ar gyfer copi wrth gefn, 75Ω, BNC, 188Bytes
MPEG-2: TS dros DVB-ASI (EN 50083-9)
ASI Selectable allan: drych o un MPTS
Allbwn Ffrwd IP I/O
IP I/O
Porthladd RJ45: Porthladd 100 / 1000M GbE, porthladd DATA 1 * a ddefnyddir ar gyfer mewnbwn ac allbwn
Allbwn IP: 1 * MPTS a 127 * SPTS UDP / Allbwn IP RTP (4 * RF allan)
8 * MPTS a 512 * SPTS pan fydd 8 * RF allan
Mewnbwn IP: 128 * MPTS / SPTS CDU / IP
TS dros CDU, unicast, a multicast ffrydio TS dros IP
System
Rhyngwyneb Ffurfweddu: ar y we
Uwchraddio o bell: trwy rwydwaith
Cysylltydd: RJ45, rhyngwyneb Ethernet 10/100M
